معلمات المنتج

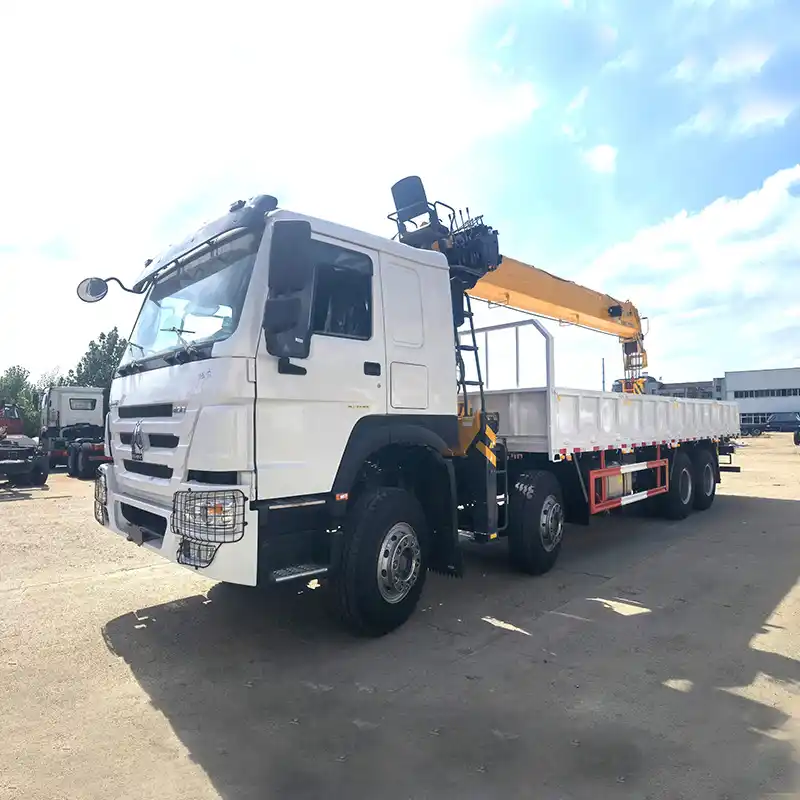

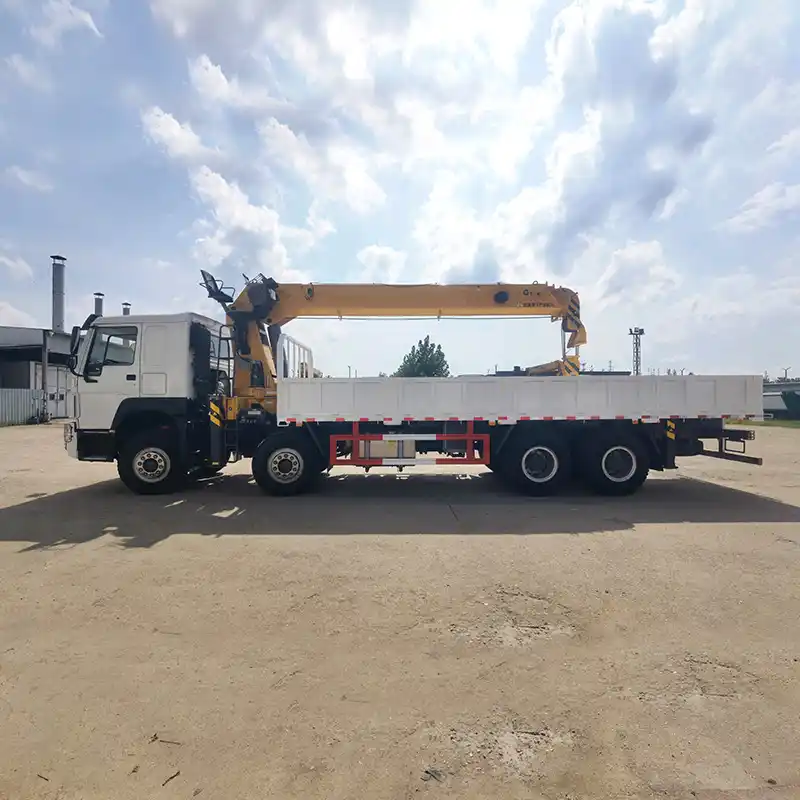

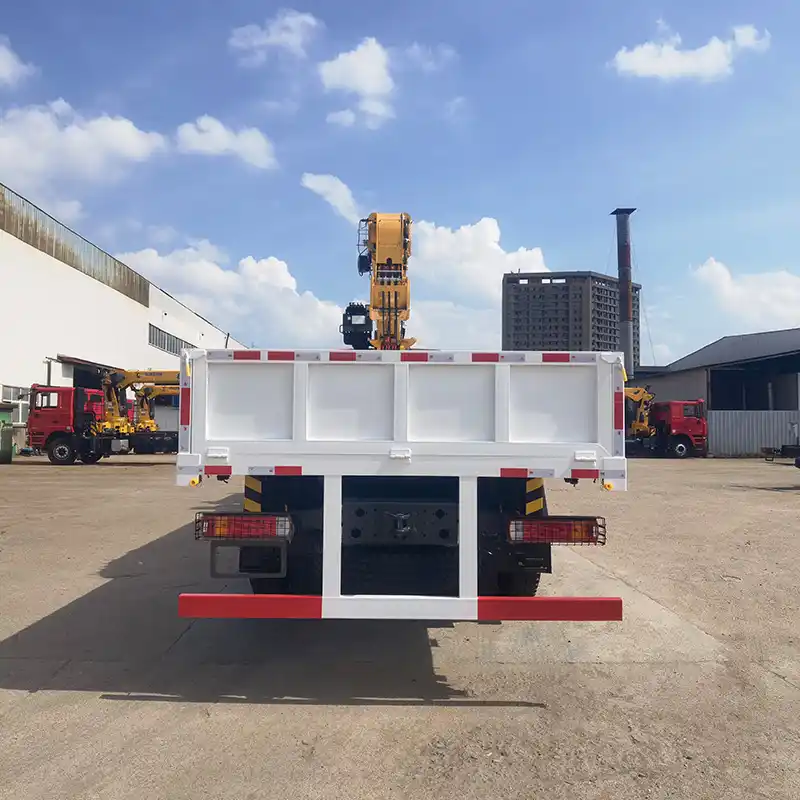

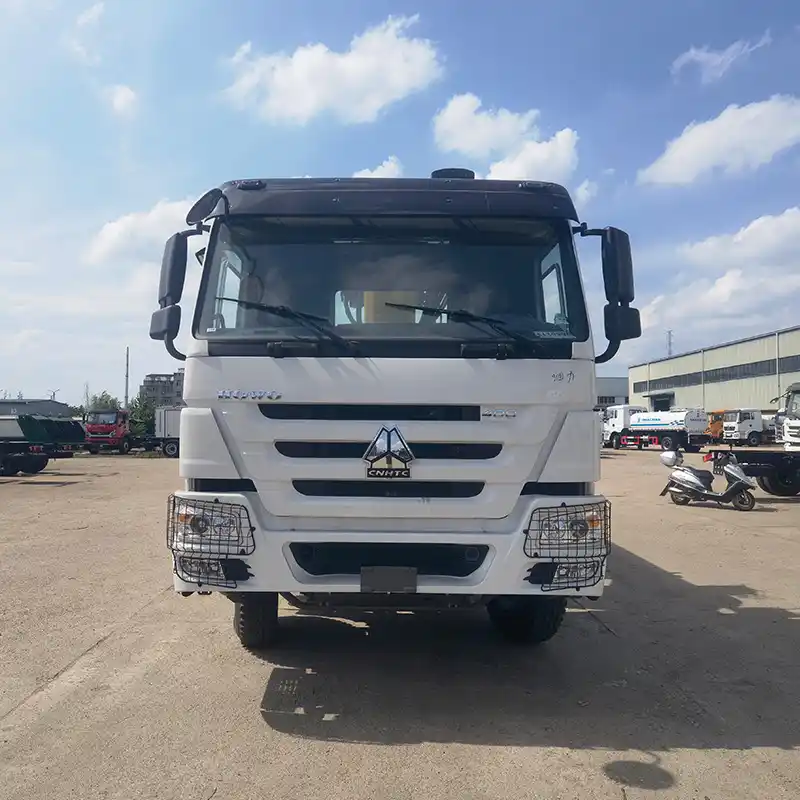

رافعة ذراع صلبة HOWO سعة 16 طنًا
| مشروع | الأوصاف | تحديد |
| أساسي | الأبعاد الكلية (مم) | 12000×2550×3990 |
| وزن السيارة الفارغة (كجم) | 20200 | |
| سعة التحميل (كجم) | 10670 | |
| الكتلة الكلية (كجم) | 31000 | |
| جسم | حجم صندوق الشحن (مم) | 8500x2350x600 |
| أقصى وزن للرفع (كجم) | 16000 | |
| نصف قطر العمل (م) | 20 | |
| ارتفاع الرفع (م) | 22.5 | |
| الهيكل
|
ماركة الهيكل | هوو |
| نموذج القيادة | 8*4 | |
| عجلة القيادة | القيادة باليد اليسرى | |
| قاعدة العجلات(مم) | 2100+4300+1350 | |
| ماركة المحرك والطراز | WP12.400E201 | |
| أقصى قوة للمحرك (كيلوواط) | 294/400HP | |
| علبة التروس | HW19710,10speed forward 2reverse |
مزايا السيارة
أنواع الرافعات
نوع الذراع المستقيم: سهل التشغيل وله استقرار عالي.
نوع الذراع القابل للطي: يتميز بالكفاءة العالية وتوفير المساحة
ملحقات الرافعة
هيكل ذراع سداسي
خطاف الرافعات
تفاصيل حبل السلك الخطاف
حبل من الأسلاك الفولاذية المجلفنة
وظيفة النقل
عملية هيكل العارضة المساعدة: يعتمد هيكل العارضة المساعدة على تقنية التثبيت البارد بتصميم خفيف الوزن ومقاوم للتشوه والتشقق والتآكل.
يعتبر الاتصال بين صندوق الشحن والحزمة المساعدة ثابتًا.
صندوق الشحن
مفصلة
جهاز شد الحبل
مقبض قفل درابزين الصندوق
نظام التحكم الهيدروليكي
1. النظام الهيدروليكي الشامل
2. الهيدروليكا الجزئية الهامة
3. أسطوانة رافعة الذراع
4. خزان الزيت الهيدروليكي
5. صمام هيدروليكي
6. خط الأنابيب الهيدروليكي
وظائف التشغيل والتحكم
جهاز التحكم عن بعد اللاسلكي
مقبض التشغيل
دوران 360 درجة لطاولة الرافعة الدوارة
مقعد التشغيل على ارتفاعات عالية
سلم المركبة العلوي
سلم التشغيل العلوي
حماية السلامة
وضع حبل السلك ذو الذراع التلسكوبي
مخطط قدرة الرفع
صمام التوازن
مسمار على شكل حرف U لتركيب الرافعة
ذراع الرافعة
مقياس المستوى
المشعاع
عملية الإنتاج
1. تقطيع اللوحة
2. اللحام والتصنيع بالذراع
3. تم الانتهاء من تجميع الرافعة
4. مجموعة قاعدة الرافعة
5. تركيب الرافعة كاملة على الهيكل
6. لحام الأرضيات
7. لحام وتركيب صندوق الشحن
8. تم الانتهاء من تجميع السيارة بالكامل
سيناريوهات التطبيق
التعبئة والتغليف والنقل
ما بعد البيع والخدمة
نقدم خدمة تتبع مدى الحياة وضمانًا مجانيًا لمدة عام لجميع منتجاتنا. كما نقدم تدريبًا ودعمًا فنيًا مجانيًا لمساعدتك في إصلاح منتجك. وعند الحاجة، نرسل أيضًا قطع الغيار الأصلية مجانًا عن طريق الجو.
موعد التسليم
نحن نبذل قصارى جهدنا لضمان أن تكون الطلبات جاهزة للإرسال خلال 24 يوم عمل (بعد استلام الدفع)
مناطق التوصيل
سواء كنت في مدينة صاخبة أو جزيرة هادئة، فإن شبكتنا اللوجستية العالمية قادرة على الوصول بسلاسة إلى أي دولة ومنطقة ذات سيادة في العالم.
