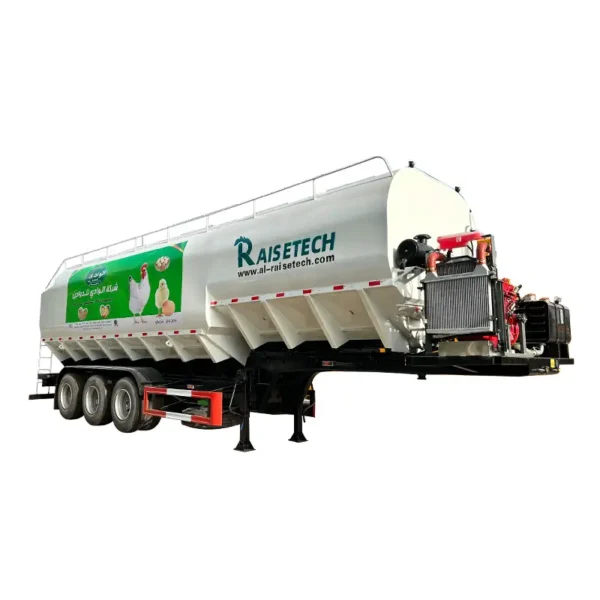

نصف مقطورة لنقل الأعلاف السائبة سعة 50 م³
معلمات المنتج
نصف مقطورة لنقل الأعلاف السائبة سعة 50 م³
| مشروع | الأوصاف | تحديد |
| أساسي | الأبعاد الكلية (مم) | 12000×2550×3950 |
| وزن السيارة الفارغة (كجم) | 11400 | |
| سعة التحميل (كجم) | 28600 | |
| الكتلة الكلية (كجم) | 40000 | |
| جسم | حجم الخزان (مم) | 11000×2550×2640 |
| حجم الخزان (م³) | 50 | |
| مادة جسم الخزان | aluminum alloy | |
| سمك الخزان (مم) | 5 | |
| الهيكل
|
ماركة الهيكل | Howo |
مزايا السيارة
عملية تصنيع جسم الخزان
1/2/3. اختيار المواد: يُصنع جسم الخزان بشكل أساسي من ألواح فولاذ كربوني عالية القوة والجودة (مثل الفولاذ من درجة Q345) أو من ألواح مجلفنة. وتتميز الألواح المجلفنة بقدرة فائقة على مقاومة الصدأ والتآكل، تفوق بكثير قدرة ألواح الفولاذ العادية المطلية بالطلاء التقليدي؛ إذ تمنع بفعالية تعرض الأعلاف للرطوبة وما قد يترتب عليه من تآكل لجسم الخزان، مما يطيل من عمره الافتراضي، ويجعله خياراً مثالياً ومناسباً للغاية للاستخدام في البيئات الرطبة. عملية الطلاء: عادةً ما يخضع جسم الخزان لعملية الطلاء بالخبز الكهربائي (Electrophoretic Baking Paint)، التي تضمن درجة عالية من التصاق الطلاء ومتانة فائقة.
4/5. عملية التشكيل: يعتمد المقطع العرضي لجسم الخزان في الغالب تصميم "المربع الدائري" أو التصميم "متعدد الأضلاع". ويضمن هذا التصميم تحقيق الحجم الفعال، ويعزز المتانة الهيكلية، كما يسهّل انسياب المواد وتجمعها نحو مخرج لولب التفريغ تحت تأثير الجاذبية، مما يقلل من تراكم الرواسب المتبقية.
6/7. معالجة التمليس: يتم صقل اللحامات داخل الخزان لتصبح مستوية، كما يتم تمليس الجدار الداخلي للحد من التصاق المواد المغذية بالجدار وتراكم الرواسب.
8. تصميم الحجرات: تتميز عملية التقسيم بالنضج والفعالية، حيث يمكن تقسيم الخزان إلى 2 إلى 4 حجرات مستقلة حسب الحاجة. ويتم لحم الحواجز بإحكام تام بجسم الخزان لضمان عدم اختلاط المواد المحمولة بين الحجرات المختلفة.
9/10. تصميم مانع للتراكم: يعتمد الوصل بين قاع جسم الخزان والألواح الجانبية انتقالاً مقوساً، وذلك لتجنب تشكل الزوايا الميتة وتسهيل انسياب المواد المغذية.
عملية نظام النقل
يتم النقل بشكل أساسي باستخدام الناقل الحلزوني.
1. صُنعت ريش المثقاب من فولاذ سبائكي عالي المتانة، وتتميز بمقاومة جيدة للتآكل. كما تم ضبط الخلوص بين الريش وجدار الأنبوب بدقة لضمان كفاءة النقل، مع تجنب حدوث ضغط مفرط أو تلف للمواد الحبيبية.
2. عملية الختم متعدد الطبقات: في الأجزاء الرئيسية، مثل محامل المثقاب وفلنجات التوصيل، تُستخدم موانع تسرب زيت متعددة أو موانع تسرب مدمجة؛ وذلك لمنع تسرب الزيت الهيدروليكي وتلويثه لمادة التغذية، وكذلك لمنع دخول الغبار الذي قد يؤدي إلى تآكل المكونات.
نظام التحكم الهيدروليكي الإلكتروني
1. خزان الزيت الهيدروليكي: يخزن الزيت الخاص بالنظام الهيدروليكي.
2. مقياس مستوى الزيت: يعرض مستوى الزيت في الخزان في الوقت الفعلي.
3. المضخة الهيدروليكية: توفر الطاقة للنظام الهيدروليكي.
4. المحرك الهيدروليكي: يحوّل الطاقة الهيدروليكية إلى طاقة ميكانيكية.
5. الصمام الهيدروليكي متعدد الاتجاهات: يتحكم في تشغيل وإيقاف واتجاه دائرة الزيت الهيدروليكي.
6. المُشعّ: يُبرّد الزيت الهيدروليكي لضمان عمل النظام.
7. محرك المثقب: يُشغّل المثقب لنقل العلف.
8. محرك المثقب: يساعد المثقب في إتمام عملية نقل العلف.
9. محرك الدوران: يُشغّل الآلية لإنجاز عملية التفريغ الدورانية.
10. الترس الدودي والترس الحلزوني بزاوية 360 درجة: يتيح تعديل دوران الآلية بزاوية 360 درجة.
11. صمام التحكم في التدفق: يضبط معدل تدفق الزيت الهيدروليكي بدقة.
12. ذراع التشغيل اليدوي: يتحكم يدوياً في إجراءات النظام الهيدروليكي.
عملية الإنتاج
1. تصميم الرسم الأولي
2. إعداد المواد قبل الإنتاج
3. لحام جسم الخزان
4. تركيب هيكل الخزان على الشاسيه
5. المعالجة المسبقة لمقاومة التآكل ومنع الصدأ
6. إتمام طلاء الهيكل العلوي للمركبة بالكامل.
سيناريوهات التطبيق
التعبئة والتغليف والنقل
